Highlights & Details
- Sechskantmutter mit reduzierter Belastbarkeit nach zurückgezogener DIN 985
- Selbstsichernd durch integrierten Polyamidring
- Keine Beschädigung der Gewindeoberflächen
- Temperatur-Einsatzbereich von –70 °C bis +120 °C
- Kennzeichnung der Festigkeitsklasse mit zwei senkrechten Balken
Beschreibung

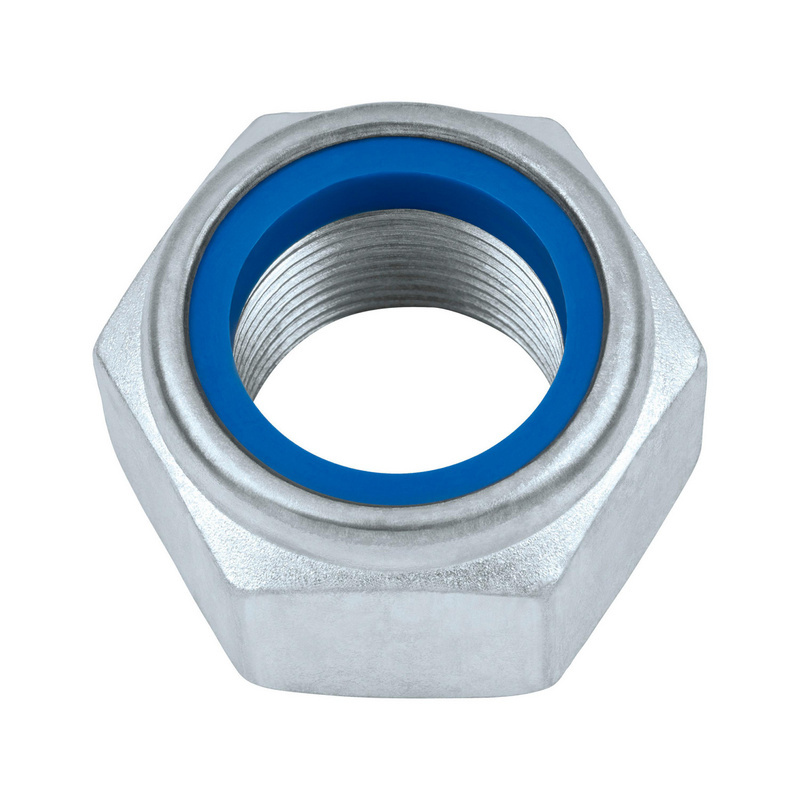

Diese selbstsichernde Sechskantmutter aus Stahl mit niedriger Bauform basiert auf der zurückgezogenen DIN 985 und weist eine geringere Nennhöhe sowie reduzierte Belastbarkeit auf. Bei der Schraube-Mutter-Verbindung verspannt sich das Gewinde der Schraube mit dem integrierten Polyamidring. Die dadurch entstehenden Klemmkräfte zwischen den Gewindeprofilen erzeugen infolge des hohen Reibungsschlusses ein zuverlässiges Sicherungsmoment zur Erhaltung eines Teils der Vorspannkraft. Die Gewindeoberflächen bleiben dabei unbeschädigt.
Hinweise
DIN 985 wurde zurückgezogen und durch ISO 10511 ersetzt. Es besteht eine eingeschränkte Austauschbarkeit, da bestimmte Gewinde, Feingewinde, Mutternhöhen, Schlüsselweiten sowie Festigkeitsklassen geändert oder gestrichen wurden. Diese Mutter ist nicht belastbar mit den Prüfkräften nach ISO 898-2. Der Unterschied zwischen den Festigkeitsklassen I8I und I10I besteht bei gleicher Grösse in einer um 40 % höheren Belastbarkeit.
Technische Daten
- Norm: DIN 985
- Gewinde: M10

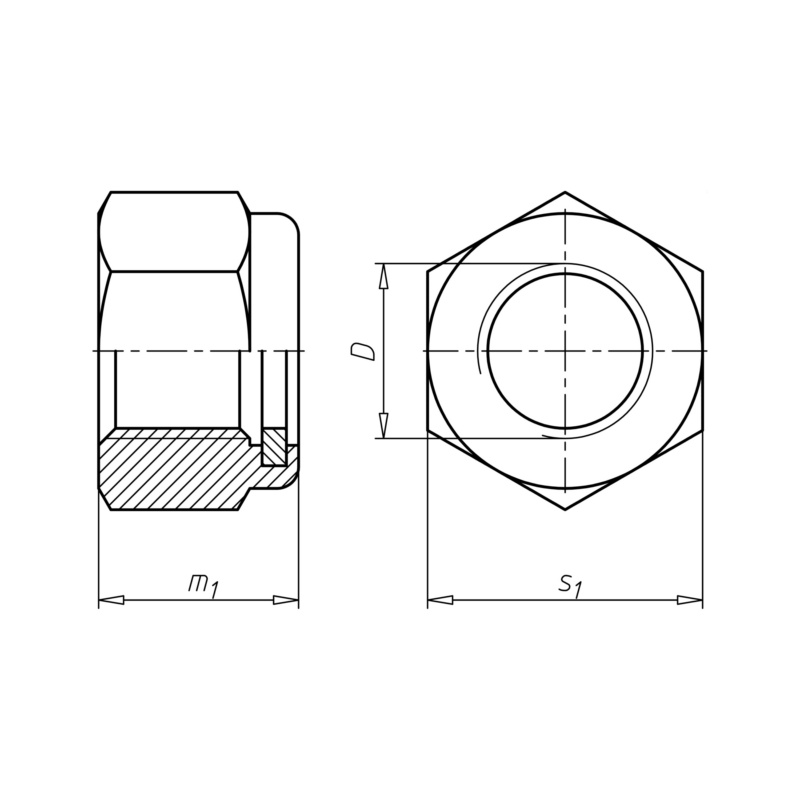

- Höhe (m1): 10 mm
- Aussenantrieb: SW17
- Werkstoff: Stahl
- Festigkeitsklasse: I8I
- Oberfläche: Verzinkt
- Form: Niedrig
- Sicherungsfunktion: Klemmteil Polyamidring
- Sicherungsart: Verliersicherung, klemmend
- RoHS-konform: Ja
Lieferumfang
- 1x Sechskantmutter mit Polyamidring DIN 985, M10
