Highlights & Details

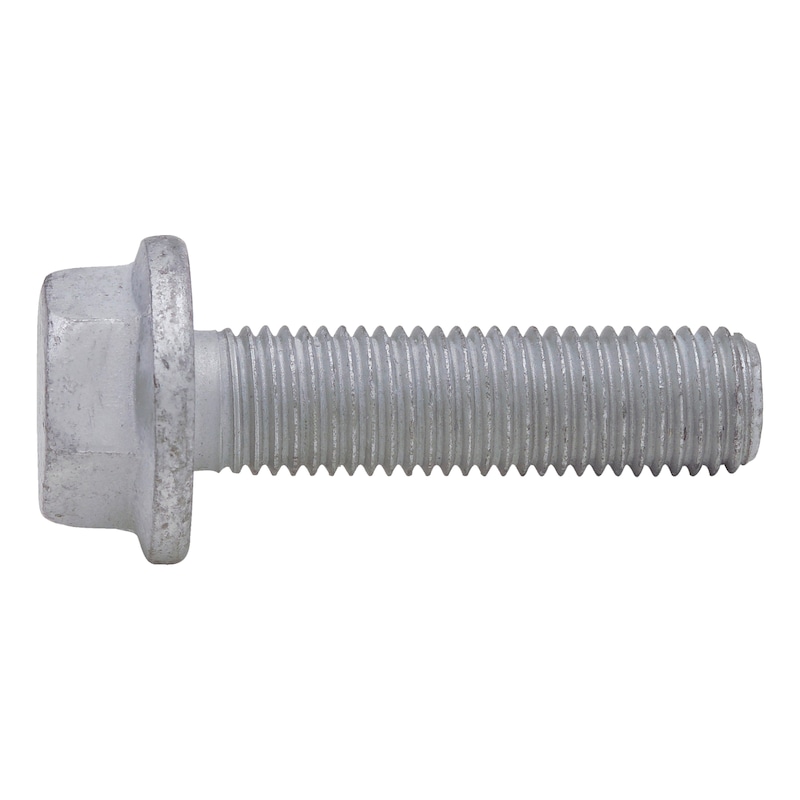

- Sechskantschraube mit Flansch nach EN 1665
- Aus Stahl mit Festigkeitsklasse 10.9
- Zinklamellenbeschichtung ZFSHL mit Topcoat, silber
- 480 h Korrosionsschutz im Salzsprühnebeltest
- Eingestelltes Reibwertfenster von 0,09µ – 0,14µ
- Metrisches Regelgewinde M8 mit Teilgewinde
- Produktklasse A, RoHS-konform
Beschreibung
Diese Sechskantschraube mit Flansch nach EN 1665 ist speziell für Anwendungen mit hohen Anforderungen an Festigkeit und Korrosionsschutz konzipiert. Sie eignet sich ideal für den Nutzfahrzeugbau, Baumaschinen, landwirtschaftliche Fahrzeuge sowie für alle weiteren Bereiche, in denen Korrosionsschutz auf Fahrzeugbauniveau gefordert ist.
Die Zinklamellenbeschichtung ZFSHL ist eine Chrom(VI)-freie Korrosionsschutzbeschichtung mit silbernem Topcoat und integrierter Schmierung. Das eingestellte Reibwertfenster von 0,09µ bis 0,14µ sorgt für definierte Montageeigenschaften. Bei einem Durchmesser ab M6 bietet die Beschichtung eine Korrosionsbeständigkeit von bis zu 480 Stunden im Salzsprühnebeltest nach DIN EN ISO 9227 NSS – ohne Grundmetallkorrosion an Stellen ohne Gewinde.
Mit Festigkeitsklasse 10.9, Flanschkopf und Teilgewinde ist diese Schraube optimal für hochbelastete Verbindungen geeignet. Der Flansch sorgt für eine vergrösserte Auflagefläche und reduziert den Bedarf an zusätzlichen Unterlegscheiben.
Hinweise
ISO EN 1665 ersetzt DIN 6921. Es besteht eingeschränkte Austauschbarkeit. Die Kopfhöhe wurde teilweise geändert, der Flanschdurchmesser ist unverändert. Die Schlüsselweiten wurden bei M10, M12, M14, M16 und M20 geändert. Die Festigkeit 12.9 sowie Feingewinde entfallen.
Technische Daten

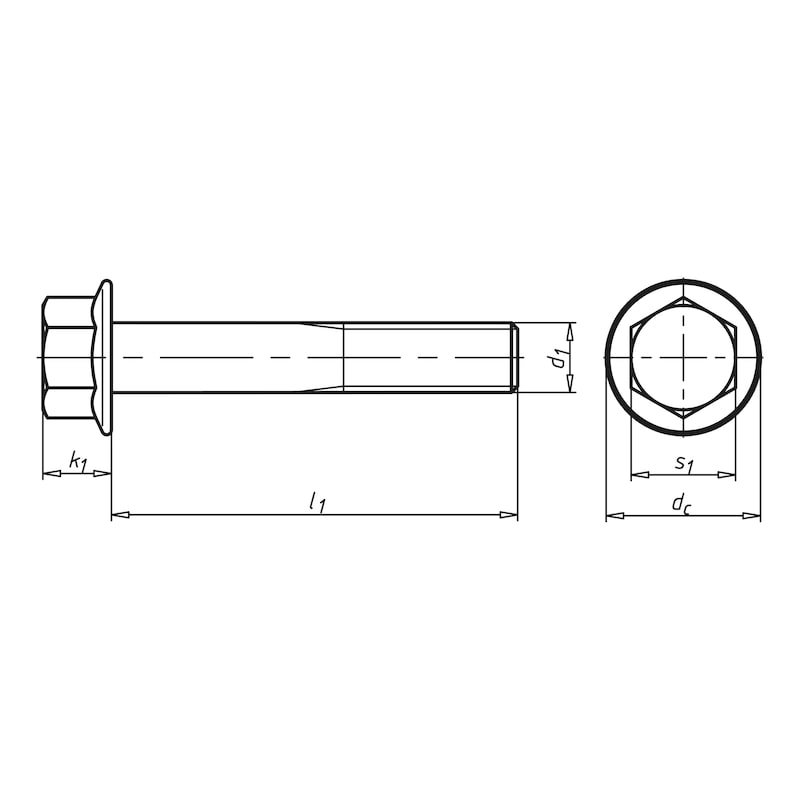

- Gewindeart x Nenndurchmesser (d1): M8
- Länge (l1): 90 mm
- Kopfdurchmesser (dc): 18 mm
- Kopfhöhe (k1): 8,1 mm
- Aussenantrieb (s1): SW13
- Norm: EN 1665
- Werkstoff: Stahl
- Festigkeitsklasse: 10.9
- Oberfläche: Zink-Lamelle silber
- Korrosionsschutzdauer: 480 h
- Kopfform: Sechskantkopf mit Flansch
- Antriebsart: Aussensechskant
- Gewindeart: Metrisches Gewinde
- Steigung: 1,25 mm
- Gewindeform: Regelgewinde
- Gewindeausführung: Teilgewinde
- Gewindelänge (metrisches Gewinde): 22 mm
- Produktklasse: A
- RoHS-konform: Ja
Lieferumfang
- Sechskantschraube mit Flansch M8 x 90 mm, Stahl 10.9, Zink-Lamelle silber
