Highlights & Details
- Sechskant-Flanschkopfschraube nach MBN 10105, Form C (Teilgewinde)
- Festigkeitsklasse 10.9 aus Stahl
- Feingewinde M14 x 1,5
- Silberfarbener Zinklamellenüberzug nach DBL 9440.40
- Cr(VI)-frei, mit integrierter Schmierung
- Korrosionsschutz bis zu 720 h nach DIN EN ISO 9227 (NSS)
- Optimierte Vorspannkraft durch Flanschkopf
- Ideal für den Nutzfahrzeugbau
Beschreibung
Diese Sechskant-Flanschkopfschraube nach MBN 10105 (Form C) überzeugt durch hohe Festigkeit und zuverlässigen Korrosionsschutz. Gefertigt aus Stahl der Festigkeitsklasse 10.9 und ausgestattet mit einem Feingewinde M14 x 1,5 eignet sie sich optimal für anspruchsvolle Verbindungen im Nutzfahrzeugbau.
Der silberfarbene Zinklamellenüberzug nach DBL 9440.40 ist Cr(VI)-frei und verfügt über eine integrierte Schmierung. Dadurch erreichst du definierte Reibwerte von μ ges = 0,09 – 0,14 (VDA 235 – 101) und eine hohe Prozesssicherheit bei der Montage.
Der Flanschkopf reduziert die Flaechenpressung unter dem Schraubenkopf, da sich die Vorspannkraft auf eine vergroesserte Auflageflaeche verteilt. Dadurch werden Setzerscheinungen minimiert und Vorspannkraftverluste deutlich reduziert. Die angepresste konkave Auflagescheibe erhoeht zusaetzlich die Elastizitaet der Verbindung und gleicht Setz- und Kriechbewegungen weitgehend aus.
Hinweise
Die angegebenen Korrosionsbestaendigkeiten gelten fuer die Salzspruehnebelpruefung nach DIN EN ISO 9227 (NSS), fruehestens 24 Stunden nach der Beschichtung im Zustand „wie beschichtet“, also vor Sortieren, Verpacken, Transportieren oder Montieren. Durch Handling- und Montageprozesse koennen sich die Werte reduzieren.
Eine direkte Uebertragung der Ergebnisse aus der Salzspruehnebelpruefung auf reale Einsatz- und Betriebsbedingungen ist in der Regel nicht moeglich. Bei der Auslegung der Verbindung musst du die kombinierten Werkstoffe, moegliche Beschichtungen sowie die tatsaechlichen Umgebungsbedingungen beruecksichtigen.
Technische Daten
- Norm: MBN 10105
- Werkstoff: Stahl
- Festigkeitsklasse: 10.9
- Oberfläche: Zink-Lamelle silber
- Oberflächenschutz: DBL 9440.40, Cr(VI)-frei, mit integrierter Schmierung
- Korrosionsschutzdauer: 720 h (≥ M10), 480 h (≤ M8) nach DIN EN ISO 9227 NSS
- Reibwert: μ ges = 0,09 – 0,14 (VDA 235 – 101)
- Gewindeart: Metrisches Feingewinde
- Gewindeform: M14 x 1,5
- Gewindeausführung: Teilgewinde

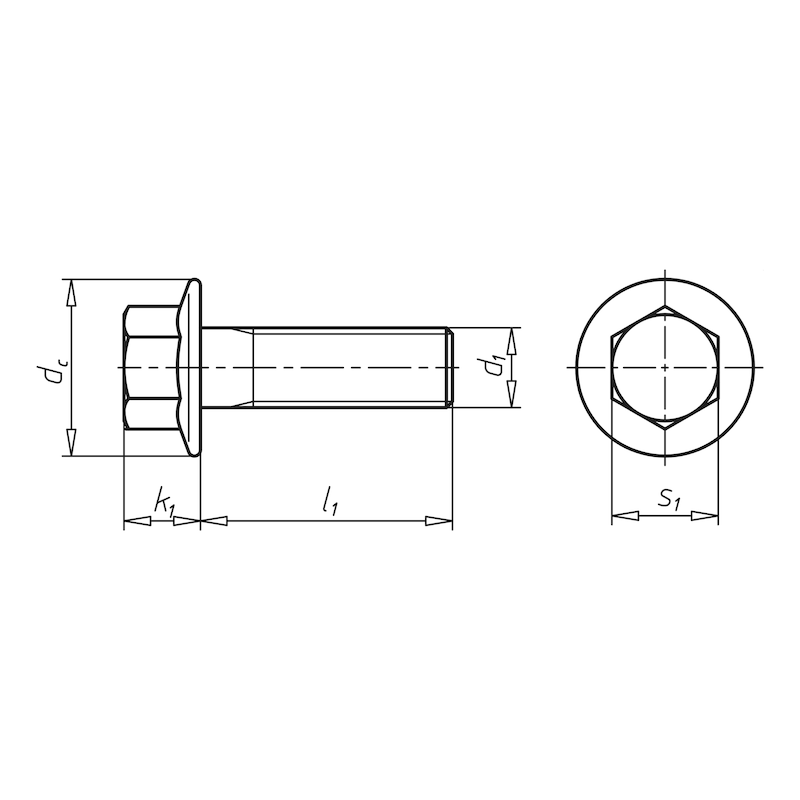

- Länge (l1): 100 mm
- Kopfdurchmesser (dc): 29,9 mm
- Kopfhöhe (k1): 12,8 mm
- Antrieb: Außensechskant SW21
- Kopfform: Sechskantkopf mit Flansch
- RoHS-konform: Ja
- Produktklasse: A
- Einsatzbereich: Nutzfahrzeugbau
Lieferumfang

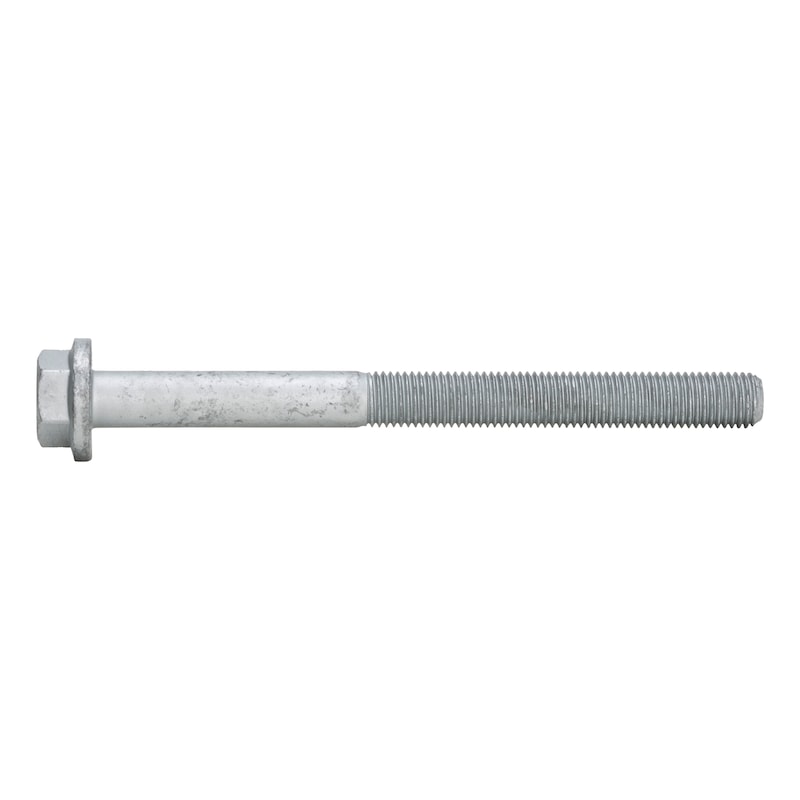

- 1x Sechskant-Flanschkopfschraube M14 x 1,5 x 100 mm nach MBN 10105, Stahl 10.9, Zinklamelle silber
