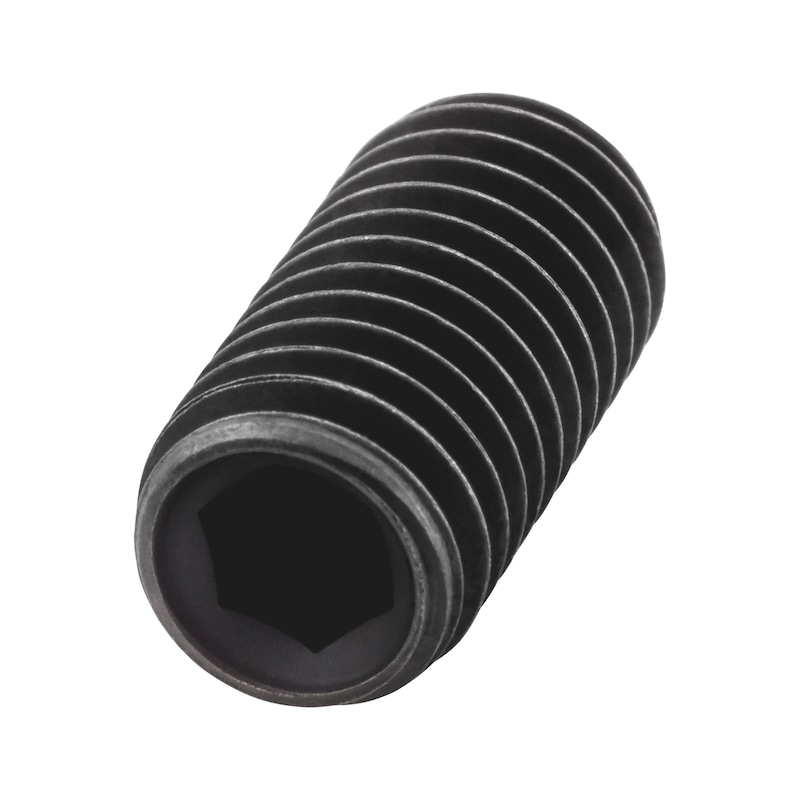

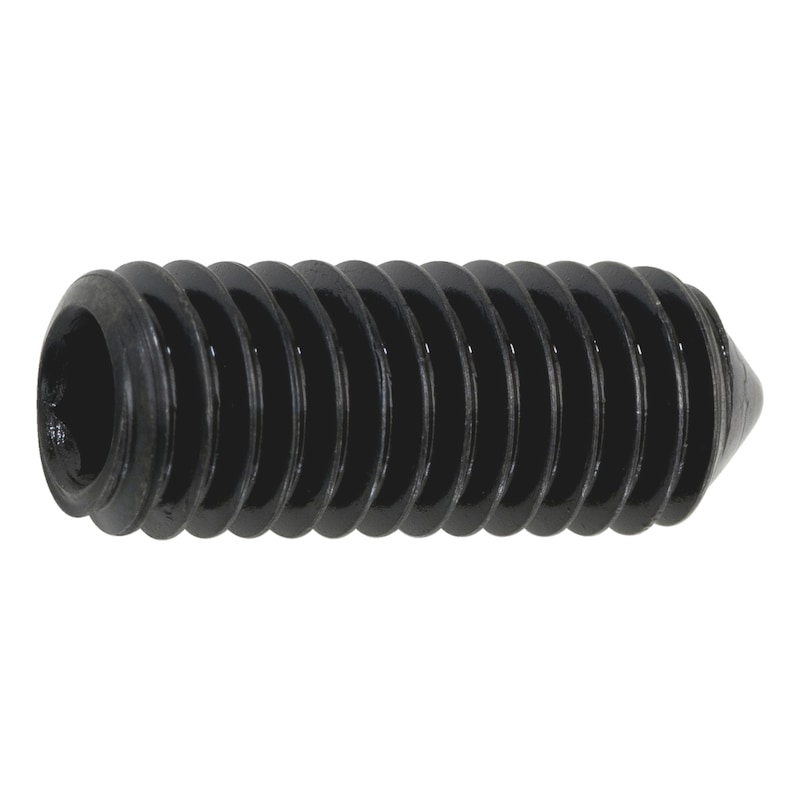

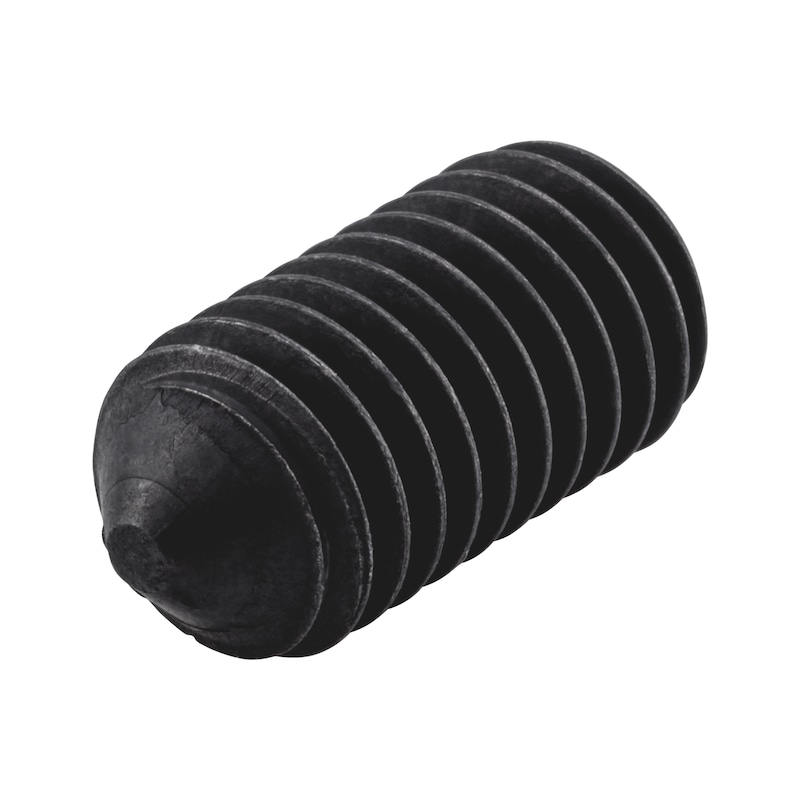

Beschreibung
Dieser Gewindestift aus Stahl ist für Anwendungen ausgelegt, bei denen gezielt Druck auf ein Gegenstück ausgeübt oder eine Position sicher geklemmt werden soll. Typische Einsatzbereiche sind beispielsweise Stellringe oder vergleichbare Verbindungen. Durch die hohe Härteklasse 45H bietet der Gewindestift eine hohe Torsionsfestigkeit im Innensechskant und lässt sich zuverlässig anziehen und lösen.
Hinweise
Gewindestifte aus Stahl dürfen nur auf Druck belastet werden, gemäss DIN EN ISO 898-5. Das Anschweissen, Anziehen oder Kontern mit Muttern sowie eine Belastung auf Biegung oder Zug entsprechen nicht dem vorgesehenen Einsatzzweck und können zum Versagen führen. Härteklasse 45H entspricht einer Härte von 450 HV. Die Regelausführung der Spitze beträgt 90 Grad, bei sehr kurzen Längen kann der Winkel 120 Grad betragen.

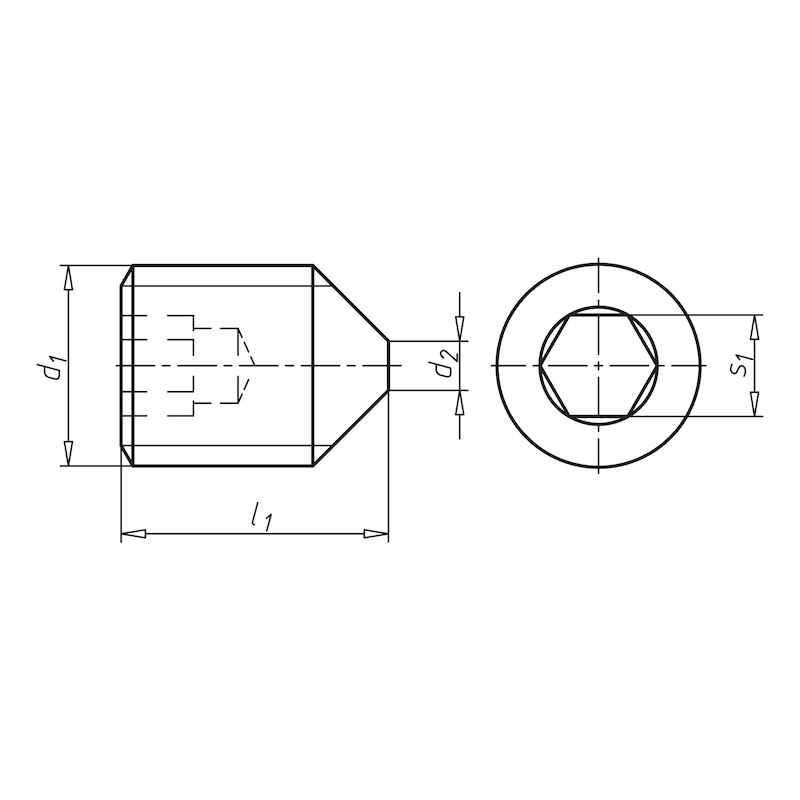

Technische Daten
- Gewindeart x Nenndurchmesser (d1): M5
- Länge (l1): 10 mm
- Spitzendurchmesser (d2): 1,25 mm
- Innenantrieb (s1): IS2,5
- Antriebsart: Innensechskant
- Spitzenform: Spitze
- Spitzenwinkel: 90 Grad
- Norm: ISO 4027
- Werkstoff: Stahl
- Härteklasse: 45H
- Härte: 450 HV
- Oberfläche: Blank
- RoHS-konform: Ja
Lieferumfang
- 1x Gewindestift M5 x 10 mm nach ISO 4027
